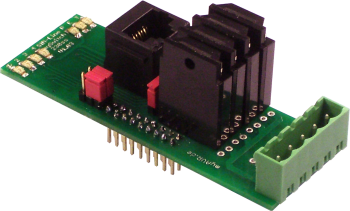

simSwitch4S - Modul mit 4 Relais-Ausgängen

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

ausgewählte Downloads zu diesem Produkt:

simSwitch4S - Ausgangsmodul mit 4 Relaisschaltausgängen

Features

vollständiges Mikrocontroller-Modul
leistungsstarker ATmega 168-Controller
I²C-Bus (=TWI)
4 Solid State Relais bis 250 V
4 direkte Eingänge digital-/analog
auf simBus einsetzbar
passend für simBus36 und simCase36
4 LEDs zur Statusanzeige der Relais
3 weitere LEDs für Statusanzeigen
Diagnose-, Programmier- und Konfigurations-Port
frei programmierbarer Prozessor
Firmware-Vorlagen, auch individuell bearbeitbar
Betreuung für eigene Projektentwicklung ist möglich
optionale Bestückung mit RC-Glied möglich

Modulbeschreibung

Das simSwitch4S-Modul dient als intelligenter Baustein mit integrierten Solide State Relais-Schaltausgängen. Es verfügt über vier externe Anschlüsse, welche jeweils über die Solid State Relais als Ausgänge ausgeführt sind und einen Eingang für die zu schaltende Spannung. Die Relais können Spannungen bis zu 250 V schalten. Für große induktive Lasten ist eine abweichende Bestückung des Moduls zur Spannungsglättung möglich.
Des Weiteren verfügt das simSwitch4S-Modul über vier individuell verwendbare Digital-/Analogeingänge. Diese müssen zur optimalen Nutzung mit einer externen Schutzbeschaltung versehen werden.
In Verbindung mit einem simCase36 und dem simBus36 lässt sich das simSwitch4S-Modul leicht und ohne Verdrahtungsaufwand mit anderen simLine-Modulen vernetzen.
Über das integrierte I²C-Interface (=TWI) erfolgt die Kommunikation der einzelnen simLine-Module untereinander. Weiterhin können I²C-fähige externe Komponenten über den simBus verbunden und angesteuert werden. Es gibt die Möglichkeit die Kommunikation über einen lokalen Busabschnitt (I²C local) oder den gesamten simBus (I²C all) zu führen.
Der frei programmierbare Prozessor ATmega 168 von Atmel verarbeitet alle auftretenden Prozesse, dabei kann er kombinierte aufwändige Aufgaben übernehmen. Wichtige Funktionen beherrscht der Prozessor schon als Grundeigenschaft. So kann er z.B. über den I²C–Eingang Daten empfangen und dazu die jeweiligen Ausgänge ansteuern.

Die Programmierung der Controller erfolgt bequem per ISP (In-System-Programming), bevorzugt über den Diagnosestecker mit simDiag. Im Auslieferungzustand enthält das simSwitch4S-Modul keine Firmware.

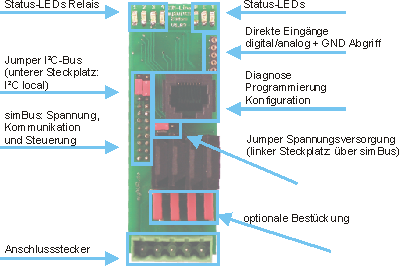

Modulübersicht:

simSwitch4S Modulübersicht

simBus Pinbelegung:

simBus Pinbelegung bei simSwitch4S

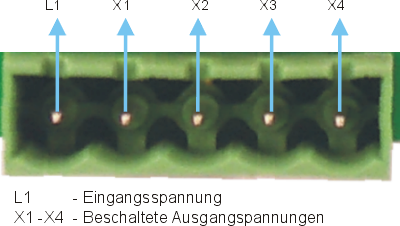

Belegung Anschlussstecker

Besonderheiten:

Das simSwitch4S-Modul ist je nach Anwendung mit unterschiedlichen Bestückungen erhältlich. Für größere induktive Belastungen wird die Bestückung mit den Kondensatoren und Widerständen am Relaisausgang (siehe Schaltplan) empfohlen. Für das Schalten sehr kleiner Ströme ist das Modul ohne diese Zusatzbestückung besser geeignet.
Für die vier direkten Digital-/Analogeingänge ist zu beachten, dass eine externe Schutzbeschaltung vorgenommen werden muss um das Modul nicht zu beschädigen.

Jumper:

Jumper Spannungsversorgung:
Wahl der Spannungsversorgung (5 V): per simBus-Verbinder oder per Diagnosestecker
Jumper I²C-Bus:
Wahlmöglichkeit zwischen I²C all und I²C local

Eigenschaften

Spannungsversorgung	5 V (simBus-Verbinder)
Betriebstemperatur	-5 °C bis +70 °C
Programmierung	über ISP mit externem Programmer (z.B. mySmartUSB MK3) über simDiag
Prozessor	8 Bit AVR Mikrocontroller ATmega168, 8 MHz mit 16k ISP Flash-Speicher
Peripherie	4 direkte Digital-/Analogeingänge (müssen mit einer externen Schutzbeschaltung versehen werden), 4 Ausgänge über Solid State Relais
Datenanbindung	über simBus
Steckeranschluss	5 Pole max 1 mm²
Anzeigen	6 LEDs
Abmessung	87 x 30 x 39 mm
Passend für Hutschiene	z.B. TS 35 x 5 mm

Programmierung

Für die Programmierung des simSwitch4S steht die komfortable In-System-Programmierung (ISP) zur Verfügung, damit verbleibt der Controller zur Programmierung auf dem Board. Die Programmierung wird über den Diagnose-Port realisiert, aus dem auch Debug-Nachrichten entnommen werden können. Desweiteren kann über den Diagnose-Port die Konfiguration erfolgen.
Für die Programmierung des simSwitch existieren bereits vorgefertigte Programm-Module und -Bausteine.

Programmierung und Kommunikation von aktiven simLine-Modulen am Beispiel eines simControl5 mittels simDiag.

Eine Beschreibung zur simLine finden Sie hier:

Einbau auf Hutschiene

Das Modul simSwitch4S kann mittels eines Hutschienengehäuses simCase36 auf einer Hutschiene aufgebracht werden. Bei Verwendung von einem simBus36 werden die sonst umfangreichen Verkabelungen zwischen den Modulen spielend einfach hergestellt und es entsteht kein "Draht-Igel".
Als erstes muss das Modul in einem Gehäuse fixiert werden, dazu wird es in das Unterteil des Gehäuses (schwarz) eingeklinkt. Nun wird das Oberteil des Gehäuses aufgesetzt, wobei ggf. Anschlüsse ausgespart werden müssen. Als nächstes noch den Deckel einklinken und die orange Hutschienen-Arretierung einschnappen.
Für die Montage muss eine Standard-Hutschiene (mind. 35 x 5 mm) vormontiert sein, auf welcher der simBus aufgesteckt wird. Darauf wird das Gehäuse (mit Modul) auf den simBus aufgesteckt und das Modul mit den orangen Hutschienen-Arretierungen befestigt. Hierbei sollte ein deutliches Klicken zu hören sein.

Lieferumfang

simSwitch4S

(Gehäuse, Hutschiene und Busverbinder gehören nicht zum Lieferumfang.)

simSwitch4S - Modul mit 4 Relais-Ausgängen
Ausgangsmodul mit 4 Relaisschaltausgängen

4 Solid State Relais bis 250 V
leistungsstraker ATmega 168-Controller
Diagnose-, Programmier- und Konfigurationsport
simBus-Anschluss

Preis: 34,75 Euro

Netto: 29,20 Euro
