simBus36

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

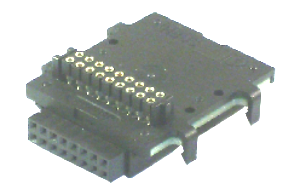

simBus36: ein komfortabler Hutschienen-Busverbinder

Features

automatische Kontaktierung von simLine-Modulen
16-polige Steckverbindung für Bus-Schnittstelle zu benachbaren Modulen
18-polige Steckverbindung für simModule
mögliche Kombination von mehreren simBus-Modulen
Spannungsversorgung und Datenverbindung ohne Kabel
auf Standard-Hutschiene einsteckbar

Beschreibung

Mit diesem komfortablen Hutschienen-Busverbinder kann ein simLine-Modul mit einer Breite von 36 mm auf einer Hutschiene verbunden werden. Das Modul wird mit den vorgesehenden simBus-Kontakten auf die Kontaktleiste vom simBus36 aufgesteckt. Damit ist die Verbindung für Spannung, Kommunikation und Steuerung hergestellt.
Der simBus36 kann mit weiteren simBus-Modulen kombiniert werden. Mit der Querverbindung erfolgt eine Durchkontaktierung womit sowohl die Spannungsversorgung als auch die Signalverarbeitung der Module untereinander realisiert ist.
Der Aufbau ist so angepasst, das der simBus36 in Hutschienen 35 x 5 mm eingesteckt werden kann.

Ansicht:

simBus Draufsicht

simBus von links

Beispiel für simBus Pinbelegung:

Je Pin darf eine maximale Spannung von 60 V und eine maximale Stromstärke von 2 A nicht überschritten werden.

Eigenschaften

Anschlüsse	auf dem Bus: 16 zum Modul: 18 (2 nach links, 2 nach rechts, 14 in beide Richtungen)
Spannung	max. 60 V
Stromstärke	max. 2 A je Pin
Abmessung	39 x 37 x 14 mm
Passend für Hutschiene	z.B. TS 35 x 5 mm

Anwendungsbeispiele

Eine typische simLine besteht aus simPower (für die Spannungsversorgung), simEthernet (für die Netzwerkanbindung), simControl (für Sensorauswertung und Steuerung), ggf. simConnect (für weitere Anschlüsse) und ggf. simSwitch (für Schaltaufgaben).

Markisensteuerung
Überwachung von Außentemperatur und Innentemperatur, sowie Windstärke zur automatischen Markisensteuerung. Zwei I²C-Temperatursensoren mittels simConnect und ein Windstärkenmesser direkt am simControl werden kontinuierlich ausgewertet und über ein simSwitch wird die Markise entsprechend auf- oder zugezogen. Der aktuelle Zustand der Sensoren und der Markise kann über Internet jederzeit abgefragt werden, indem das simEthernet, programmiert als Webserver, vom Smartphone angewählt wird.
Sensordaten über größere Entfernungen
Zum Anschluss von entfernten Sensoren ist es meist nicht möglich diese direkt anzuschließen, da die Leitungen zu lang werden oder extra Kabelwege zu teuer sind. Mittels simLine ist es möglich.
Durch die Kombination Sensor → simControl → simEthernet → LAN / WWW → simEthernet ist eine Übertragung über beliebige Distanzen möglich. Eine Netzwerkverbindung ist heutzutage fast überall vorhanden oder ggf. über Handynetz möglich.
Datenlogging und Visualisierung auf einem Online-Webserver
Der Temperaturverlauf einer Heizungsanlage soll über einen längeren Zeitraum dokumentiert werden. Hierzu werden die relevanten Temperaturen mittel I²C-Temperatursensoren ermittelt. Diese sind an ein oder mehrere simConnect angeschlossen. Über den simBus gelangen die Daten zum simEthernet, der diese sammelt und rhythmisch an den Online-Webserver überträgt.
Zusätzlich ist durch Einsatz von simControl und simSwitch eine Steuerung von Umlaufpumpen und Mischern zur Temperaturregulierung möglich. Die benötigten Temperaturinformationen liegen ja bereits auf dem simBus.

simEthernet in Kombination mit weiteren Modulen,
jeweils mit Busverbinder auf einer Hutschiene montiert

simEthernet im Gehäuse mit Busverbinder simBus54 auf Hutschiene montiert

Einbau auf Hutschiene

Für die Montage muss eine Standard-Hutschiene (35mm x 0,5mm) vormontiert sein, auf welcher der simBus aufgesteckt wird. Das Modul wird auf dem Unterteil des Gehäuses (schwarz) eingeklinkt und das Oberteil des Gehäuses aufgesetzt. Hierzu muss der Platz für die Steckkontaktleiste ausgespart werden. Danach wird das Modul im Gehäuse auf den simBus-Verbinder aufgesteckt und das Modul mit den orangenen Fußriegeln arretiert. Hierbei sollte ein deutliches Klicken zu hören sein.

Eine Beschreibung zur simLine finden Sie hier:
